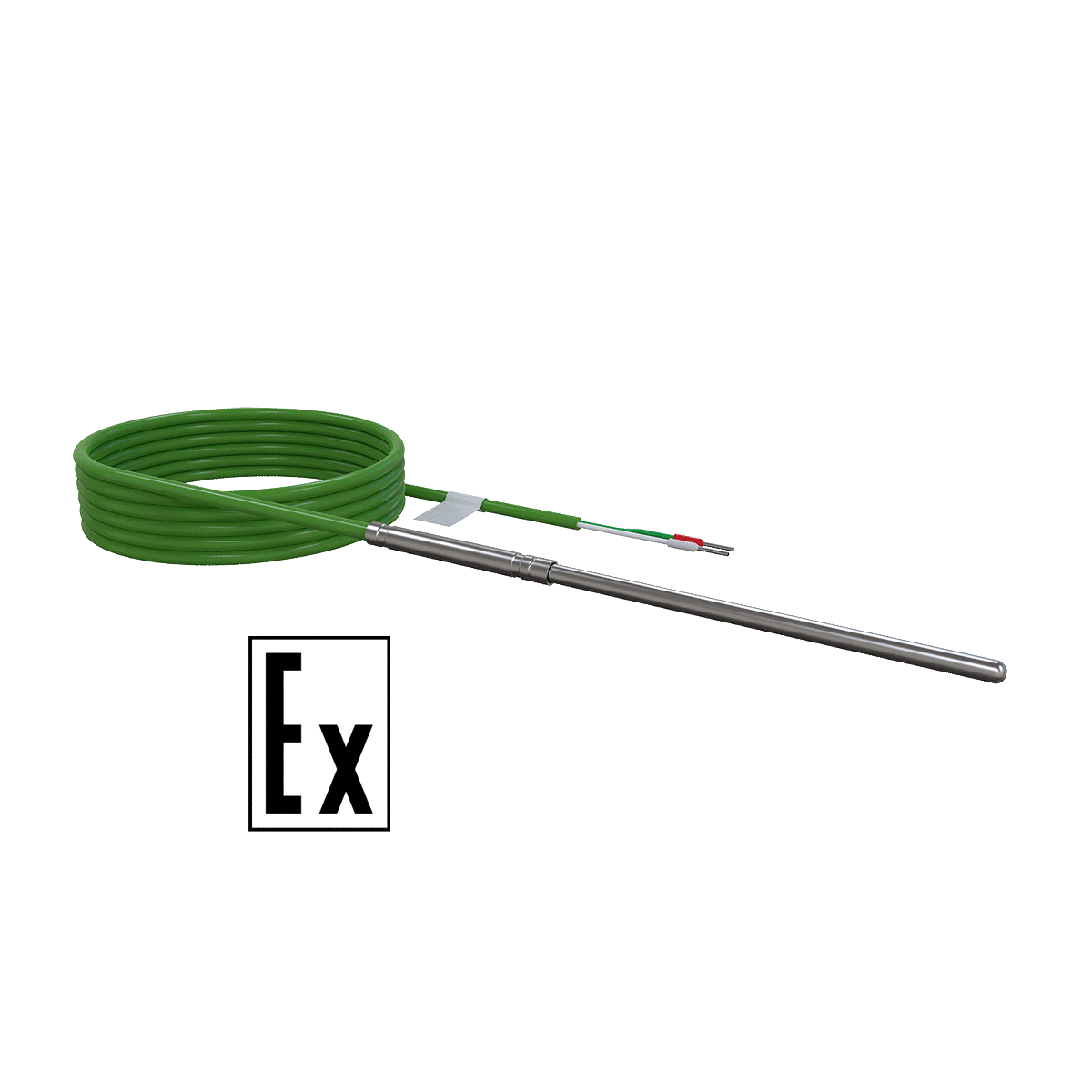

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Описание и устройство КТМС приведено в Справочной информации по термопарам.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
- Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).
Стандартный срок производства – от 7 рабочих дней.
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
| 0Ех ia IIC T1…Т6 Ga Х | |
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т1…Т6 |
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Показатели надежности
|
Вероятность безотказной работы |
Температура |
Гарантийный срок |
Средний срок службы, |
|
ДТПК и ДТПN на основе КТМС |
|||
|
0,95 за 40 000 часов |
-40…+600 |
5 лет |
10 лет |
|
0,95 за 16 000 часов |
+600…+900 |
2 года |
4 года |
|
0,95 за 8 000 часов |
+900…+1100 |
1 год |
2 года |
|
Не нормируется |
+1100…+1300 |
– |
– |
|
ДТПL на основе КТМС |
|||
|
0,95 за 40 000 часов |
-40…+600 |
5 лет |
10 лет |
|
ДТПJ на основе КТМС |
|||
|
0,95 за 40 000 часов |
-40…+600 |
5 лет |
10 лет |
|
0,95 за 16 000 часов |
+600…+800 |
2 года |
4 года |
Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4)
Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура – кабельный вывод") для ДТПХхх4 – 200 °С.
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |
174 |
D = 2,0 мм D1 = 10 мм |
ДТПК сталь AISI321 (-40 (0)…+400 °C)** |
60, 80, 100, 120, 160, 200, 250, 320 |
 |
184 |
D = 3,0 мм D1 = 10 мм |
ДТПL сталь 12Х18Н10Т (-40…+400 °С) |
|
|
ДТПК сталь AISI 321 (-40 (0)…+400 °C)** |
60, 80, 100, 120, 160, 200, 250, 320 |
|||
|
|
444 |
D = 4,5 мм |
ДТПК сталь AISI310 (-40 (0)…+900 °C)**
ДТПJ сталь AISI316 (-40…+600 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
60, 100…30000, кратно 10 |
|
454 |
D = 1,5 мм |
ДТПК сталь AISI321 (-40 (0)…+800 °C)** ДТПК сталь 12Х18Н10Т (-40…+600 °C) |
||
|
334 |
D = 2,0 мм |
ДТПК сталь AISI321 (-40 (0)…+800 °C)** |
||
|
344 |
D = 3,0 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С)
ДТПК сталь AISI321 (-40 (0)…+800 °C)**
ДТПJ сталь AISI316 (-40…+600 °C) |
||
|
|
464 |
D = 3,0 мм D1 = 7,2 мм БС7 |
ДТПL сталь 12Х18Н10Т (-40…+400 °С)
ДТПК сталь AISI321 (-40 (0)…+400 °C)**
ДТПJ сталь AISI316 (-40…+400 °C) |
10…100, кратно 10 |
|
234 |
D = 4,5 мм D1 = 12,5 мм БС12 |
ДТПJ сталь AISI316 (-40…+400 °C)
ДТПК сталь AISI310 (-40 (0)…+400 °C)** |
||
 |
364 |
D = 1,5 мм |
ДТПК сталь AISI321 (-40 (0)…+800 °C)**
|
60, 100…30000, кратно 10 |
|
374 |
D = 2,0 мм |
|||
|
384 |
D = 3,0 мм |
ДТПК сталь AISI 321 (-40 (0)…+800 °C)**
ДТПJ сталь AISI 316 (-40…+750 °C) |
||
 |
284 |
D = 4,5 мм |
ДТПJ сталь AISI316 (-40…+600 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)**
ДТПК сталь AISI 310 (-40 (0)…+900 °C)** |
|
| 394 | D = 3,0 мм |
ДТПJ сталь AISI 316 (-40…+750 °C)
ДТПК сталь AISI 321 (-40 (0)…+800 °C)** |
||
 |
724 |
D = 3,0 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40 (0)…+800 °C)** ДТПJ сталь AISI 316 (-40…+750 °C) |
10…500, кратно 10 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
**Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.
Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.
Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура – кабельный вывод") для ДТПХхх4 – 200 °С.
Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС
Кабель термопарный тип К (ХА), хромель-алюмель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – термостойкий силикон |
Провод термопарный К 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон |
-40…+200 °С |
4,6 мм |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 |
Одножильный Диаметр проводов: 0,5 мм Изоляция нить К11С6 |
-40…+300 °С |
1,8/2,0 2,0/2,8 2,8/4,0 |
|
1 – термоэлектродная проволока 2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХА 2×0,5 |
Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель
2 – количество жил 0, 5 – сечение жилы |
-60…+250 °С |
3,0/4,5 |
Кабель термопарный тип L (ХK), хромель-копель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХК 2×0,5 |
Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель
2 – количество жил 0, 5 – сечение жилы |
-60…+250 °С |
3,0/4,5 |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 |
Одножильный Диаметр проводов: 0,5 мм Изоляция нить К11С6 |
-40…+300 °С |
1,8/2,0 2,0/2,8 2,8/4,0 |
Кабель термопарный тип N (HH), нихросил-нисил
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – термостойкий силикон |
Провод термопарный N 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон |
-40…+200 °С |
4,6 мм |
Кабель термопарный тип J (ЖК), железо-константан
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – термостойкий силикон |
Провод термопарный J 2×0,22 СС 4,2 мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция и наружная оболочка – термостойкий силикон |
-40…+200 °С |
4,2 мм |
|
1 – термоэлектродная проволока 2 – стекловолокно 3 – экран (сталь AISI 304) |
Провод термопарный ЖК×2 0,22 ННЭ 3,3мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция – стекловолокно Наружная оболочка – экран стальной AISI304 |
-40…+400 °С |
3,3 мм |
