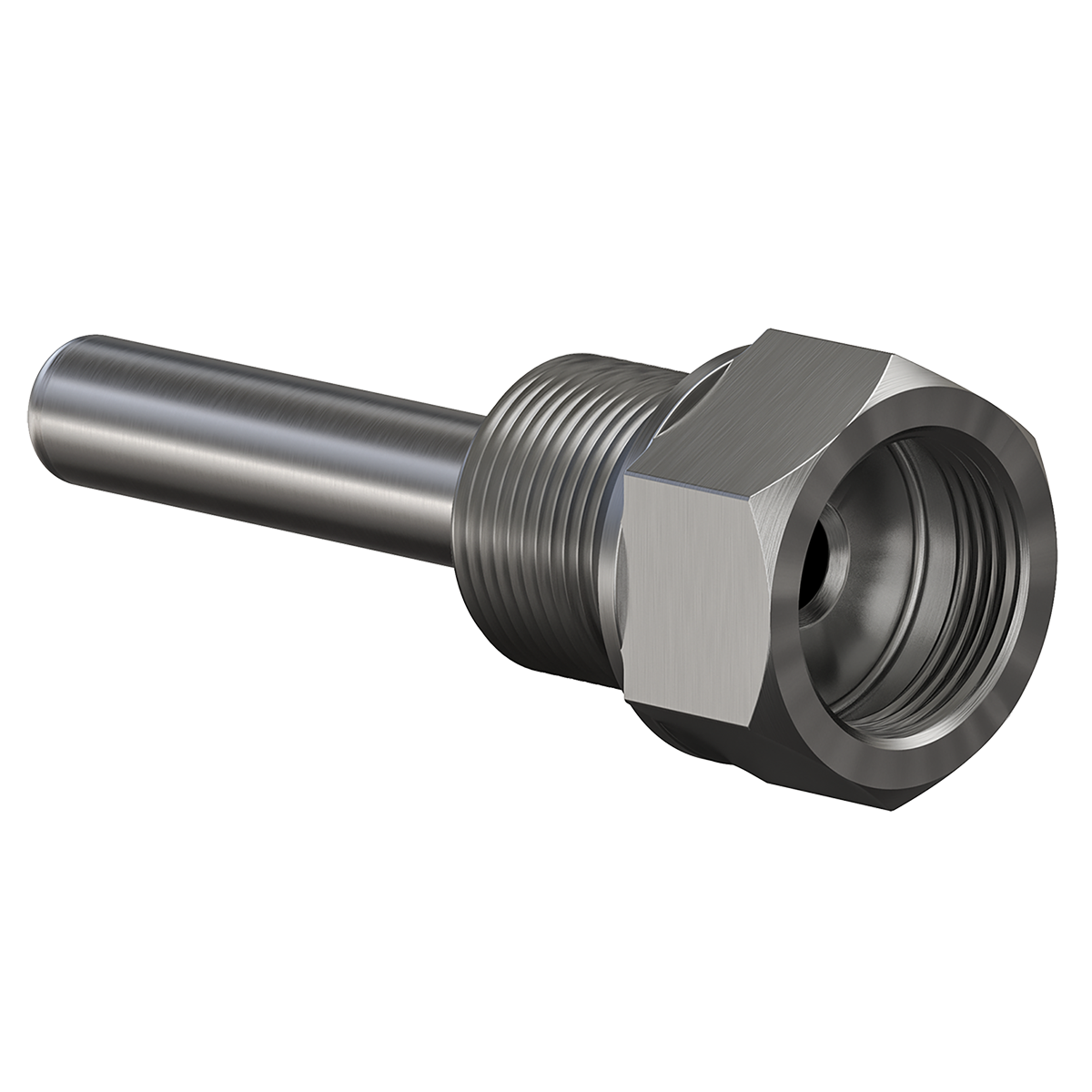

Защитные сварные цилиндрические гильзы ГЗ.16 предназначены для установки датчиков температуры с диаметром монтажной части до 8 мм.
Преимущества использования защитных гильз
- Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
- Защита монтажной части датчика от механического воздействия рабочей среды.
- Защита монтажной части датчика от повышенного давления и поломок, связанных с высокой скоростью потока рабочей среды.
- Быстрый монтаж и удобная фиксация датчика при использовании гильз с крепежным пломбировочным винтом.
Технические характеристики
- Температура эксплуатации: до +600 °С.
- Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.
- Давление рабочей среды: до 16 МПа.
- Внутренний диаметр: 9,6 мм (±0,7 мм).
- Внешний диаметр: 12 мм (±0,4 мм).
- Подходит для монтажа датчиков температуры до 8 мм.
Материалы деталей, контактирующих с измеряемой средой
- Трубка – 12Х18Н10Т.
- Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т)
Скорость потока измеряемой среды для ГЗ.16
|
Погружаемая часть L, мм |
Максимальная скорость потока, м/с |
|
|
пар |
вода |
|
|
от 40 до 110 |
25 |
2,5 |
|
от 120 до 390 |
15 |
1,5 |
|
от 400 до 1240 |
3 |
0,3 |
|
от 1250 до 2000 |
1 |
0,1 |
Примечание — при температуре рабочей среды выше 400 °С значение предельной скорости потока снижается в 1.5 раза.
