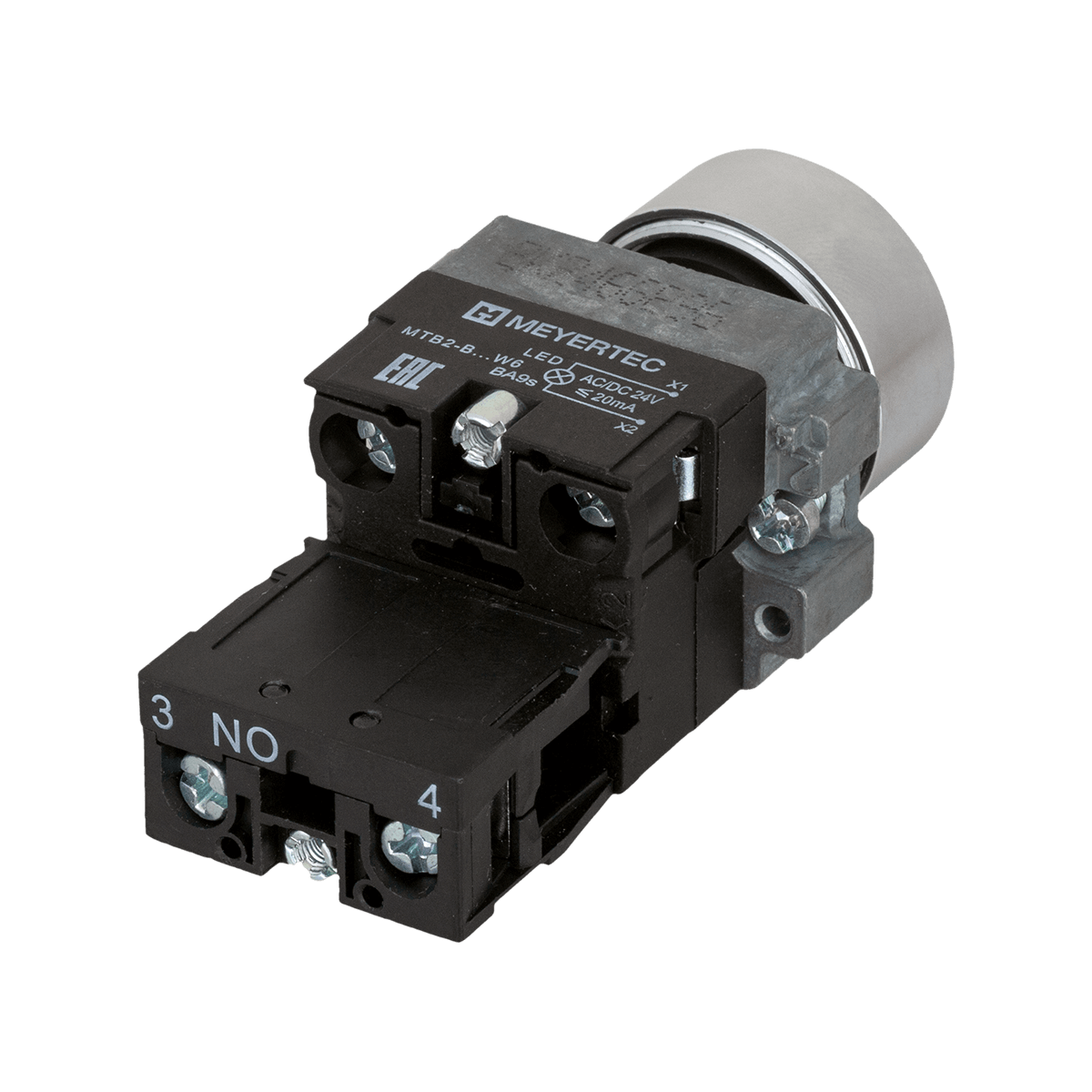

MTB2-BWF3671 - Кнопка плоская синяя с подсветкой, 24V AC/DC, 1NO, IP67, металл

MTB2-BWF3671

Name: MTB2-BWF3671 • ГК ОВЕН-ЭНЕРГО
SKU: 132660
Price: 958.80 RUB
Availability: InStock

Кнопка плоская синяя с подсветкой, 24V AC/DC, 1NO, IP67, металл

Артикул: 132660 Категории: Устройства управления, MEYERTEC

958.80₽

вы можете переключить валюту

Доступность: 34 в наличии

Задать вопрос

Положите товар в корзину для оформления заказа

Для заказа вы можете позвонить на номер: +7 (717) 276-05-86
Воспользуйтесь Email почтой для заказа: info@owen-energo.ru
Если у вас возникают вопросы воспользуйтесь кнопкой выше

Гарантированная безопасное оформление заказа

Кнопки MTB2-BWF3671 со степенью защиты IP67 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении с ударопрочностью IK07.

Степень защиты IP67 используется для работы в неблагоприятных условиях с нестабильной температурно-влажностной средой, для которой характерны: водяные пары, конденсирующаяся влага, пыль.

Устройства в металлическом исполнении MTB2-B IP67 предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Для установки устройств управления в металлическом исполнении в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.

Преимущества

Степень защиты IP67.
Высокая ударопрочность IK07.
Блок-контакты в ряд – 2 (макс. до 6).
Высокая механическая износостойкость до 3×1000000 нажатий.
Коммутационный ток 10 А.
Возможность совместного использования с корпусами кнопочных постов (необходимо самостоятельно предусмотреть заземление металлической части кнопки).

Технические характеристики

Наименование	Значение
Степень защиты фронтальной стороны в смонтированном положении (с лицевой стороны)	IP67
Степень защиты со стороны блок-контактов	IP20
Степень ударопрочности	IK07
Установочный диаметр	22 мм
Температурный диапазон	Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без образования конденсата
Предельная высота, не более	2000 м
Вибростойкость (при частоте 10…50 Гц)	15 g
Номинальный ток термической стойкости (I_th)	10 А
Номинальное напряжение изоляции (U_i)	415 В
Усилие нажатия кнопки:
с 1 NO контактом с 1 NC контактом	10 Н 8 Н
Усилие нажатия кнопки от дополнительно установленного блок-контакта:
- с 1 NO контактом - с 1 NC контактом	0,8 Н 0,6 Н
Размер и тип подключаемых проводов:
- минимальные значения - максимальные значения	1×0,5 мм² (20 AWG) жесткий или мягкий 2×1,5 мм² (16 AWG) с кабельным наконечником, 1×2,5 мм² (14 AWG) без кабельного наконечника
Механическая износостойкость	3x1000000 циклов
Момент затяжки винтового зажима	1 Нм
Толщина стенки шкафа	1~5 мм
Материал изготовления:
- головка - толкатель - основание - контакты - корпус блок контактов	сплав на основе цинка с оксидным покрытием РВТ (полибутилентерефталат) сплав цинка сплав серебра и никеля РВТ (полибутилентерефталат)
Ремонтопригодность	Неремонтопригодны

Категории нагрузок

Параметр	Значение
Категории применения	АС-15, DС-13
Средняя частота коммутаций	3600 цикл/час
Коэффициент загрузки	0,5
Частота переменного тока	50...60 Гц

Номинальный коммутируемый ток

Номинальное рабочее напряжение (U_e), В	Номинальный рабочий ток АС- 15, А	Номинальный рабочий ток DС- 13, А
125	—	0,55
240	3,0	—
250	—	0,27
380	2,5	—

Чертежи и 3D модели

2D модель MTB2-BWF3671	Скачать
3D модель MTB2-BWF3671	Скачать

Артикул	MTB2-BWF3671
Количество в групповой упаковке, шт.	20
Количество в транспортной упаковке, шт.	200
Размеры индивидуальной упаковки, мм	-
Размеры групповой упаковки, мм	220×135×60
Размеры транспортной упаковки, мм	440×335×200
Объем индивидуальной упаковки, м3	0,0000696
Объем групповой упаковки, м3	0,001782
Объем транспортной упаковки, м3	0,003124
Вес единицы (нетто), г	87,82
Штрихкод EAN13	4610095721764
