Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
- Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Стандартный срок производства – от 7 рабочих дней.
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
| 0Ех ia IIC T1…Т6 Ga Х | |
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т1…Т6 |
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|
014 |
D = 5 мм |
ДТПК, ДТПL (-40…+300 °C) |
25 |
|
024 |
D = 8 мм |
ДТПК, ДТПL (-40…+400 °С) |
30 |
|
|
|

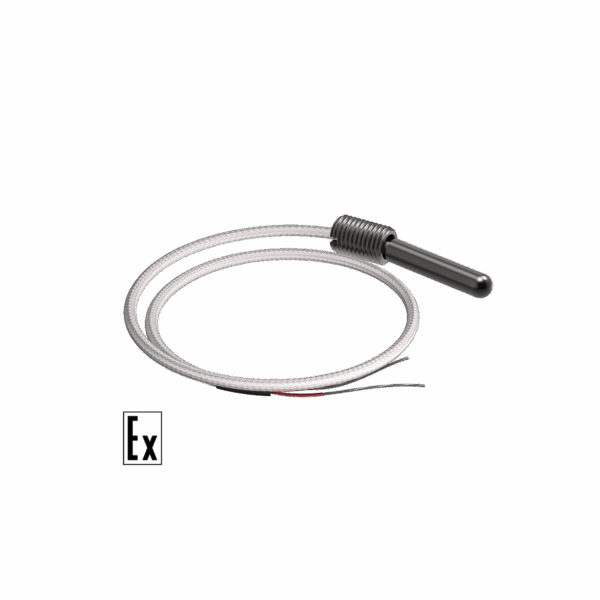

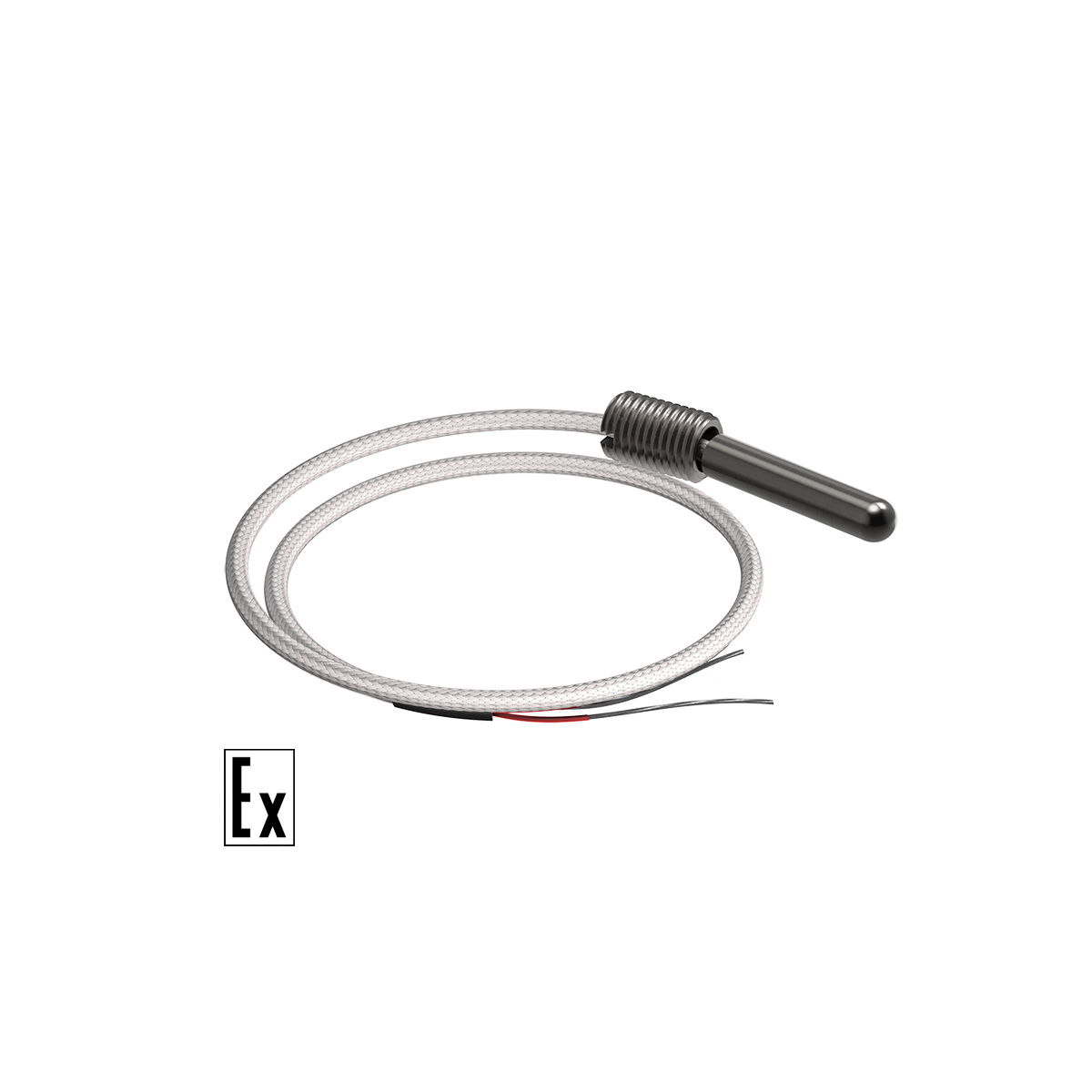

034 |
D = 5 мм М = 8×1 мм** |
ДТПК, ДТПL латунь (-40…+300 °С) |
25 |
|
044 |
D = 8 мм M = 12×1,5 мм** |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) |
30 |
|
|
|
054 |
D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
|
|
|
064 |
D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
|
074 |
D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
|
|
084 |
D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
||
|
|
094 |
D = 6 мм, D1 = 13 мм |
||
|
104 |
D = 8 мм, D1 = 18 мм |
|||
|
114 |
D = 10 мм, D1 = 18 мм |
|||
|
Подвижный штуцер |
124 |
D = 6 мм M = 16×1,5 мм** S = 17 мм |
10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500 |
|
|
134 |
D = 8 мм M = 20×1,5 мм** S = 22 мм |
|||
|
144 |
D = 10 мм M = 20×1,5 мм** S = 22 мм |
|||
|
Подвижный штуцер |
154 |
D = 10 мм M = 20×1,5 мм** S = 22 мм |
||
|
|

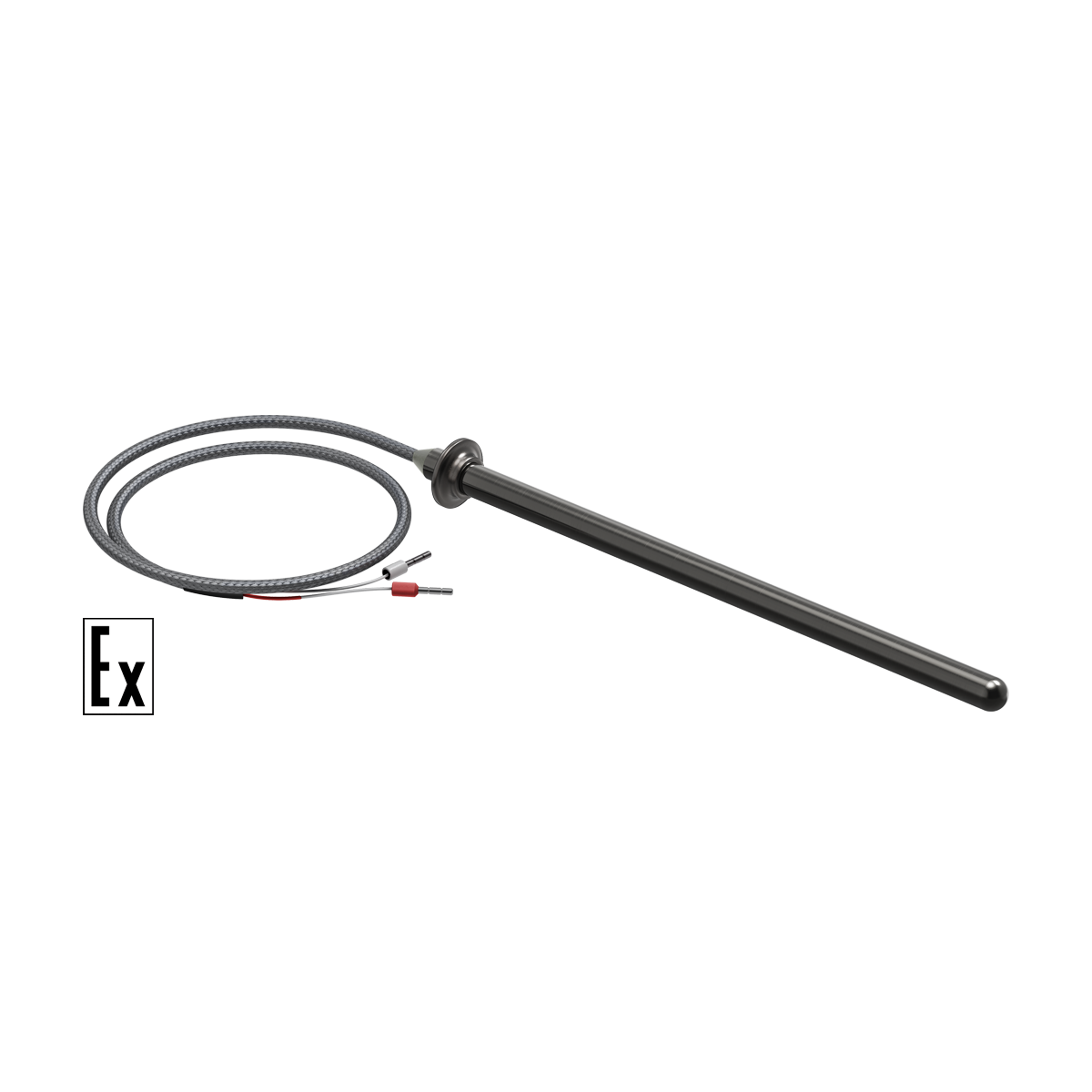

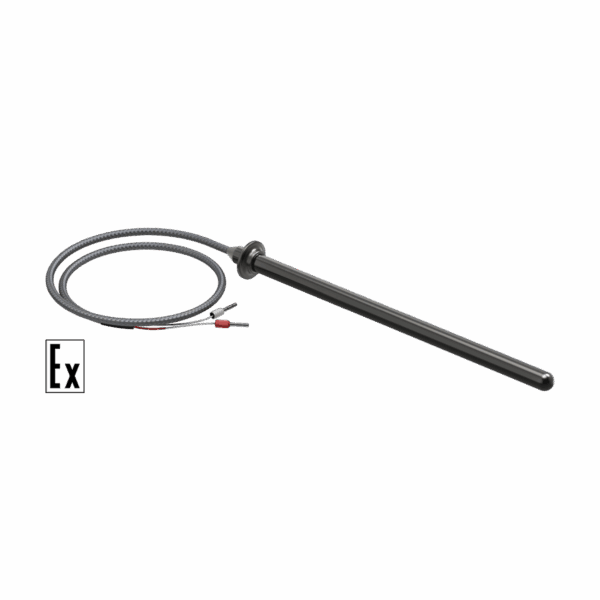

194 |
D = 5 мм, D1 = 10 мм |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|
|
204 |
M = 10×1 мм** S = 14 мм |
ДТПК, ДТПL (-40…+400 °С) |
40, 65 |
 |
534 |
d = 4,5 мм Под М4 |
ДТПК, ДТПL -40…+300 °C – −40…+400 °C
|
39 |
|
554 |
d = 5,5 мм Под М5 |
39 |
||
 |
564 |
d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм |
58 |
|
|
574 |
d = 8,4 мм Под М8 D =22 мм S=0,75 мм |
61 |
||
|
584 |
d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм |
63 |
||
|
594 |
d = 13 мм Под М12 D = 30 мм S = 1,0 мм |
71 |
||
 |
644 |
D = 4,5 мм М = 6×1 мм S = 10 мм |
ДТПК, ДТПL |
13, 20, 30 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Примечания:
- С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
- С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
- С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4
Кабель термопарный тип К (ХА), хромель-алюмель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5 ДКТК011-0,7 |
Одножильный Диаметр проводов: 0,5 мм/0,7 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХА 2×0,5 |
Многожильный Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель 2 – количество жил 0, 5 – сечение жилы Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С |
3,0/4,5 |
|
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали |
Кабель КТППЭ-ХА |
Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод |
-50…+400 °С |
2,7/4,0 |
Кабель термопарный тип L (ХK), хромель-копель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТL011-0,5 ДКТL011-0,7 |
Одножильный Диаметр проводов: 0,5 мм/0,7 мм (указывается при заказе) Изоляция – нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХК 2×0,5 |
Многожильный Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель 2 – количество жил 0, 5 – сечение жилы Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С |
3,0/4,5 |
|
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали |
Кабель КТППЭ-ХК |
Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод |
-50…+400 °С |
2,7/4,0 |
