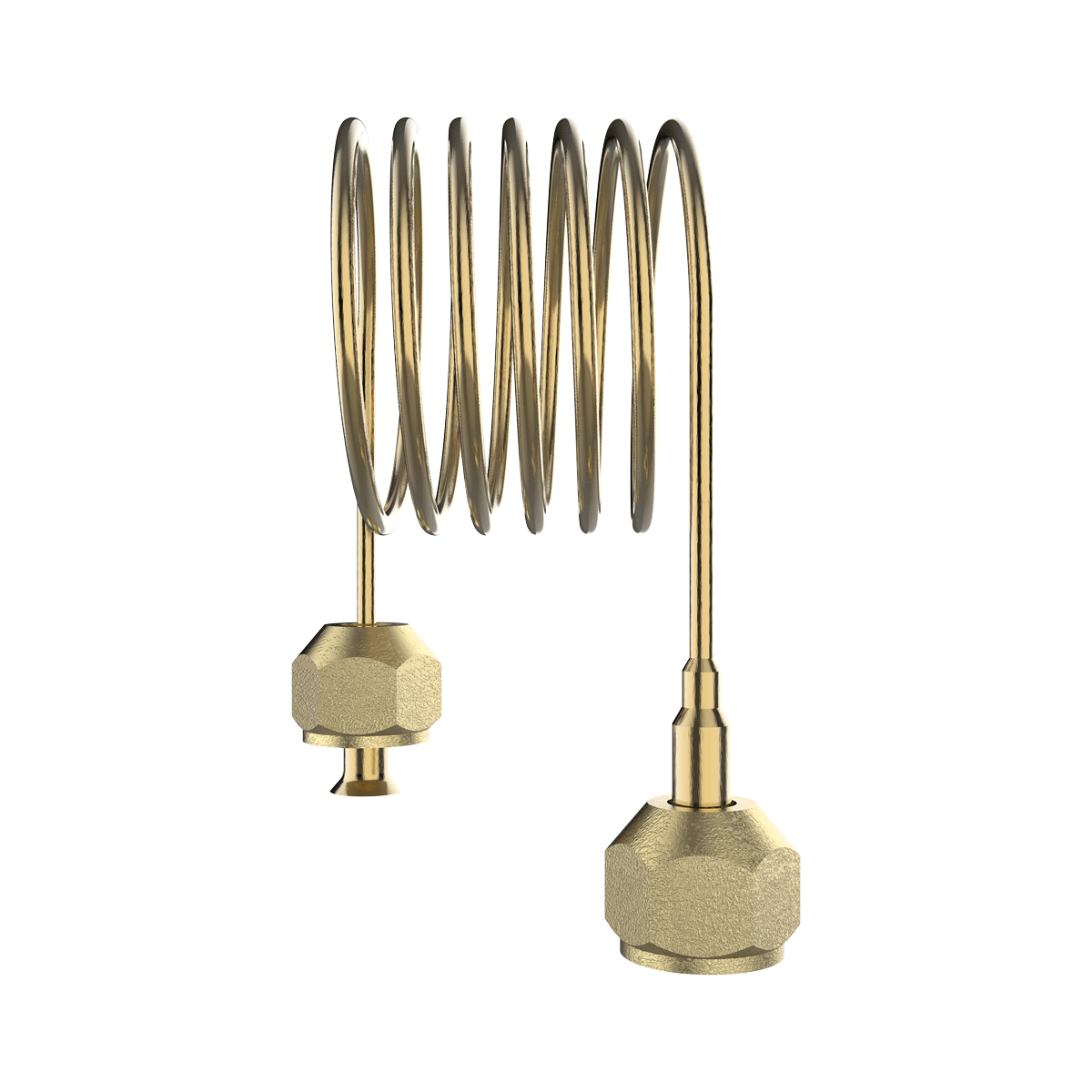

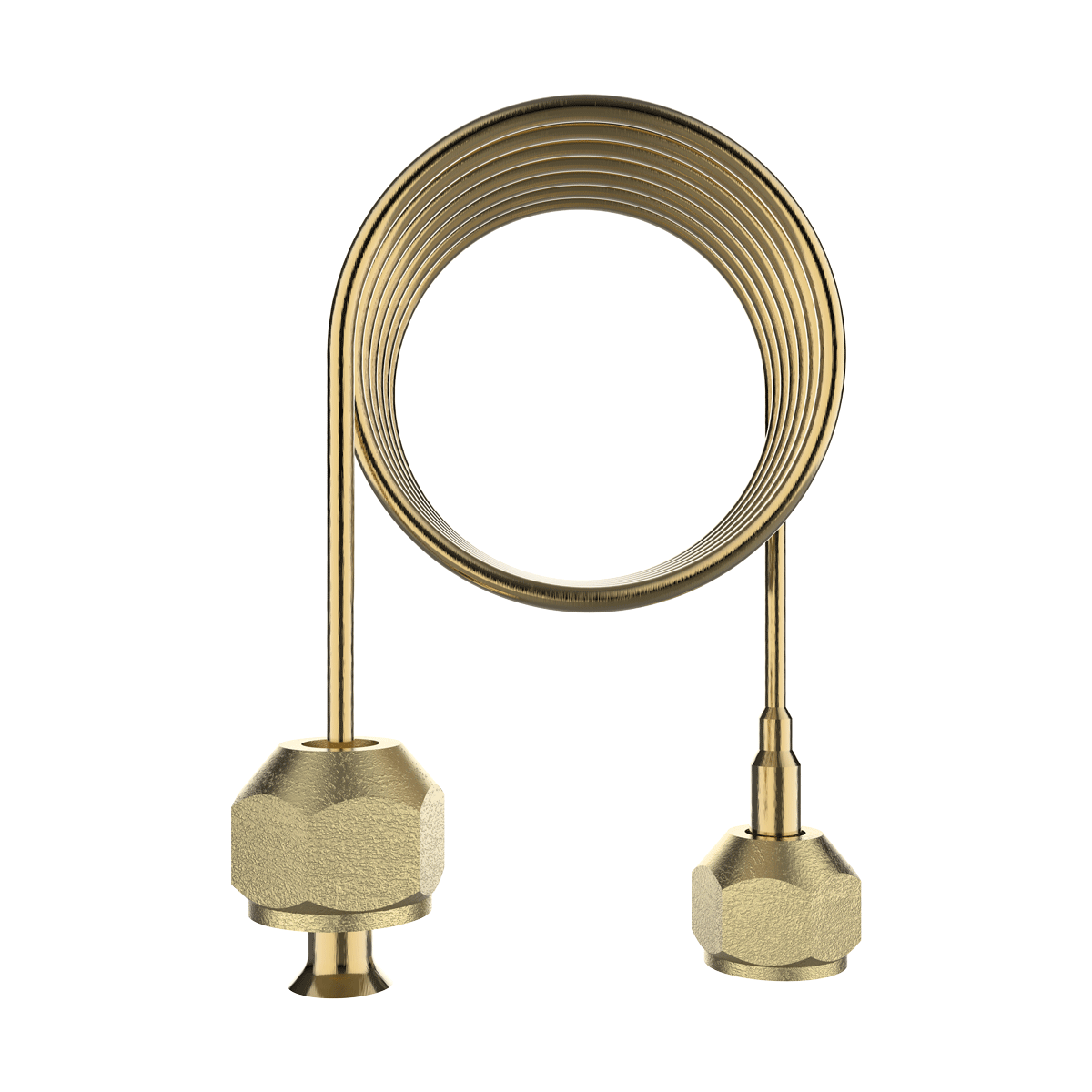

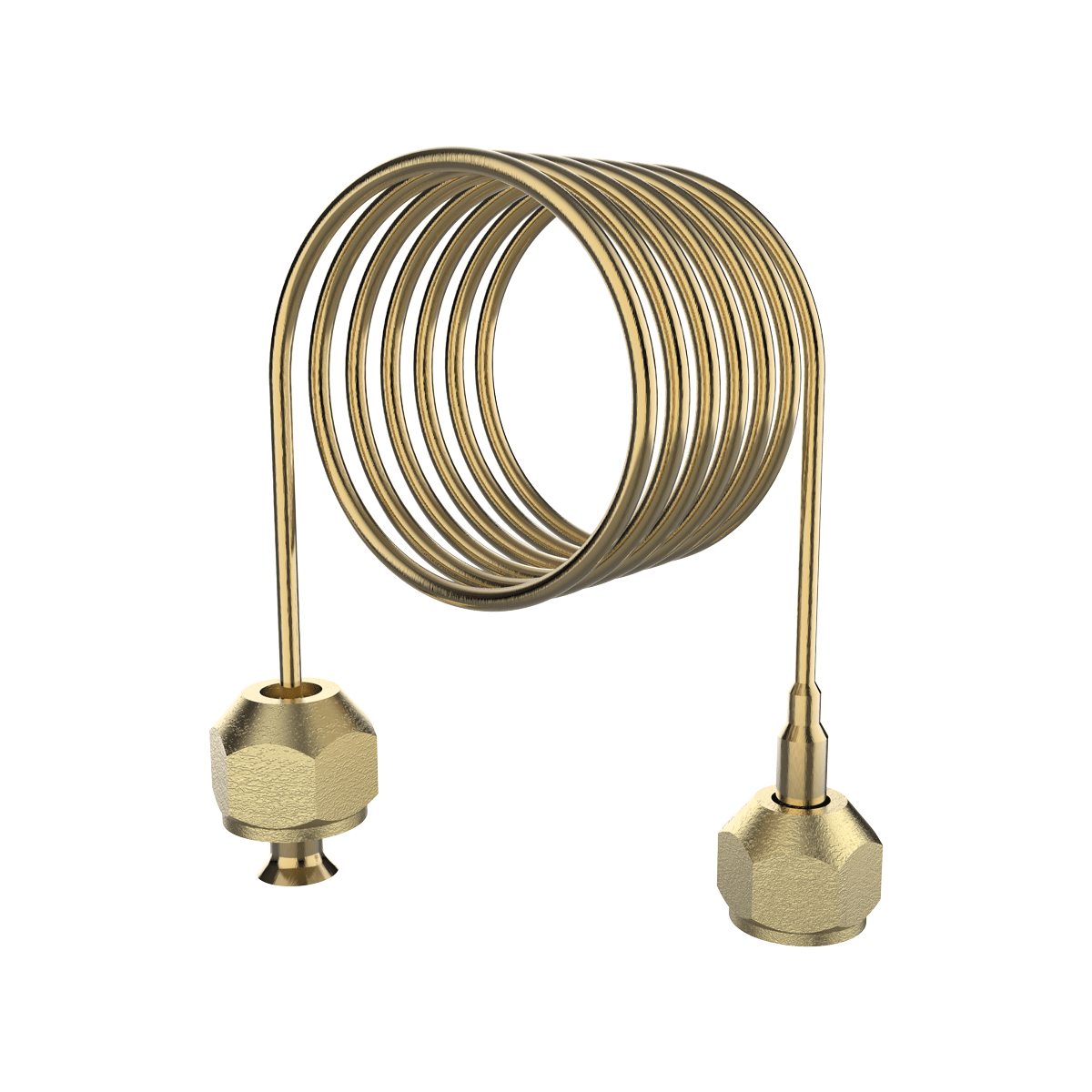

Медные капиллярные трубки ТКМ используются для удалённого соединения и подключения реле давления РД55 к технологическому процессу. Благодаря медному сплаву трубка легко изгибается в необходимом направлении при осуществлении монтажа или в процессе эксплуатации.
На выбор представлены два типа трубок:
- ТКМ-2,5 – трубка 2,5×0,5 с внутренним проходным диаметром 1,5 мм для использования в чистых средах.
- ТКМ-6,0 – трубка 6,0×1 с внутренним проходным диаметром 4,0 мм для использования в загрязнённых средах.
ВНИМАНИЕ!
С каждого конца трубка имеет развальцовку и подвижную гайку с внутренней присоединительной резьбой SAE¼”. Для подключения капиллярной трубки к датчику и к процессу необходимо использовать латунный переходник УПЛ с резьбой SAE¼” на G1/4” или G1/2”.
Технические характеристики
|
Параметр |
Значение |
|
Материал трубки |
Медный сплав |
|
Материал гайки |
Латунь |
|
Рабочая среда |
Жидкость / Газ |
|
Давление рабочей среды |
До 4 МПа |
|
Температура рабочей среды |
-40…+120 °С |
