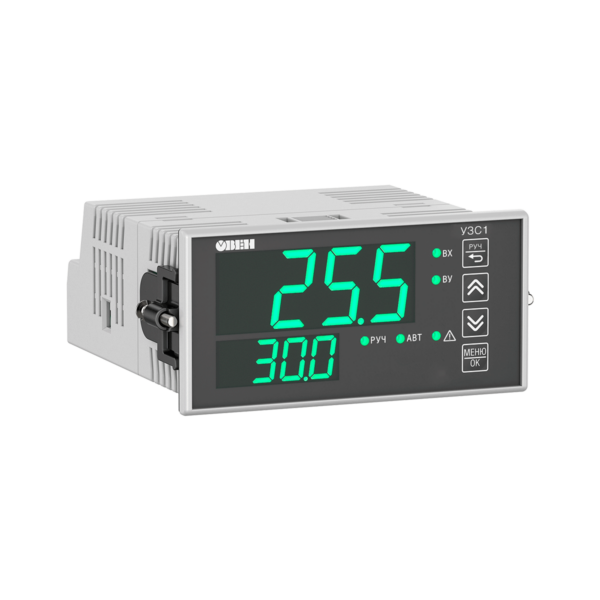

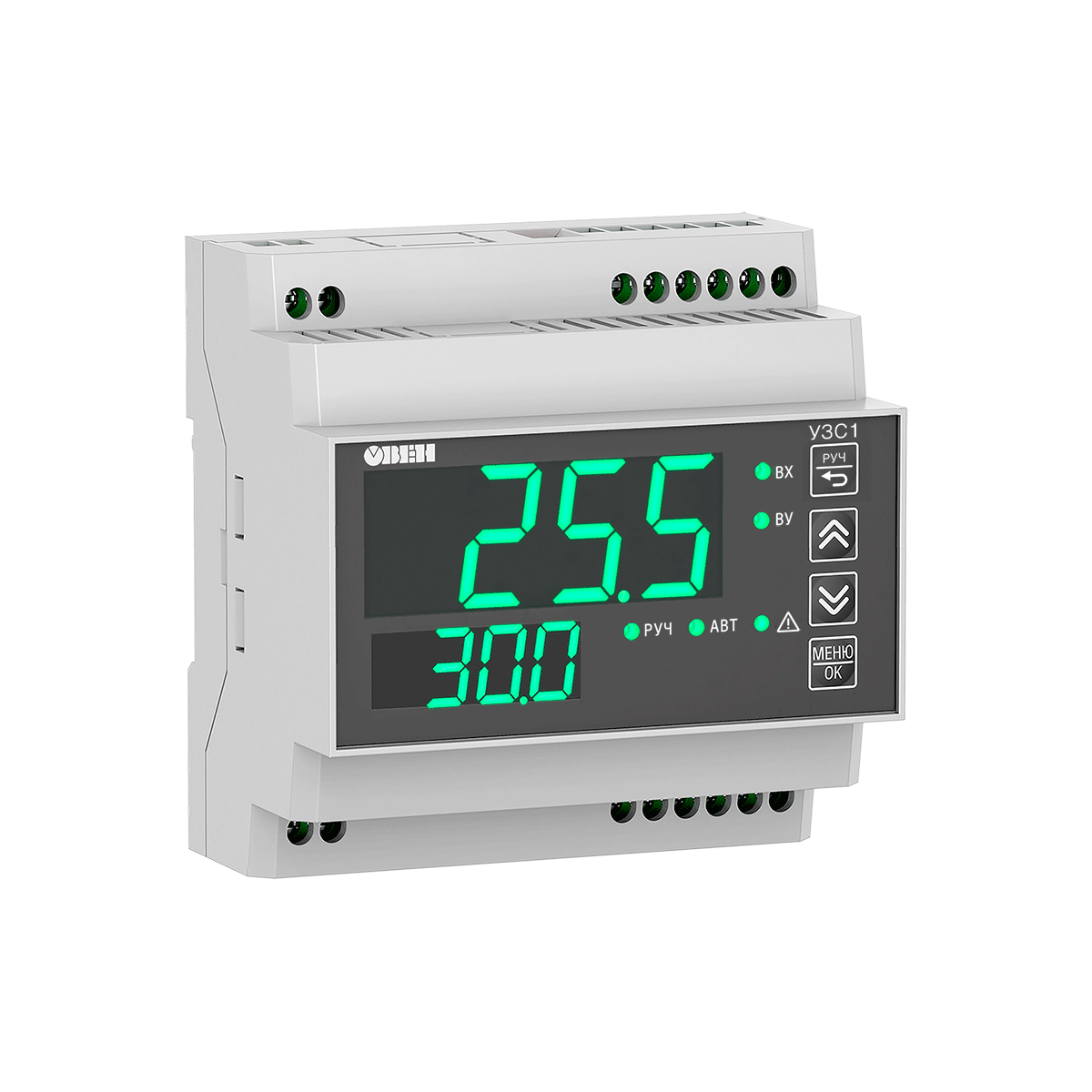

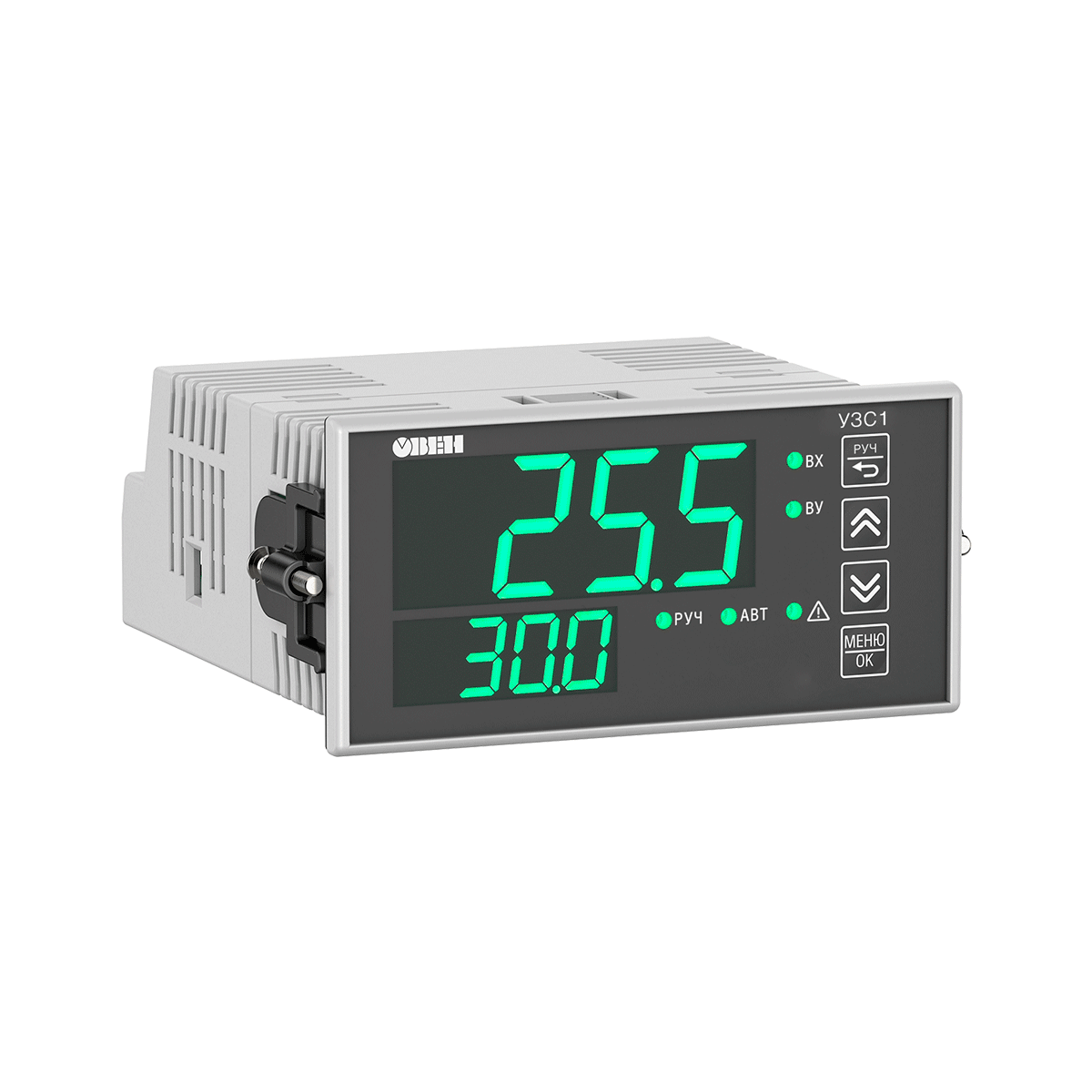

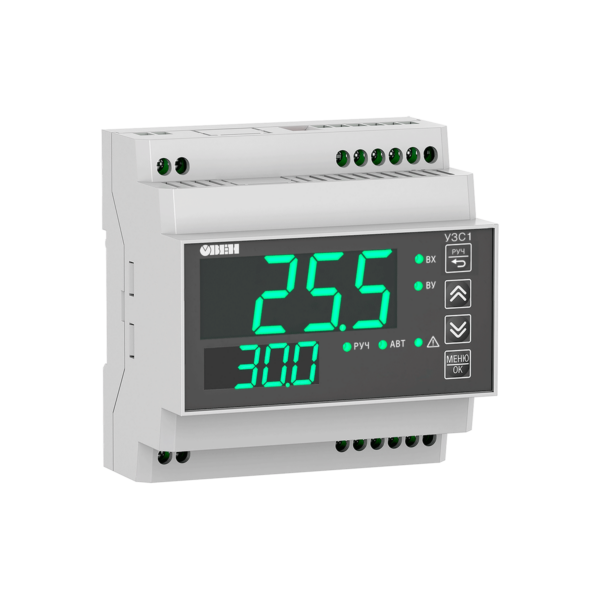

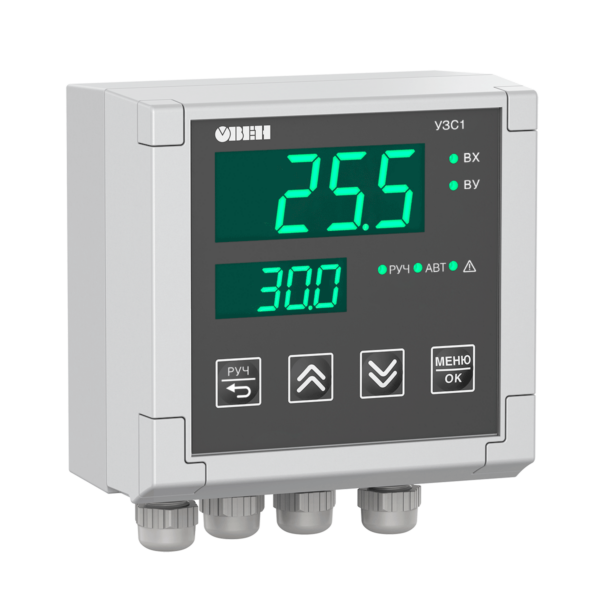

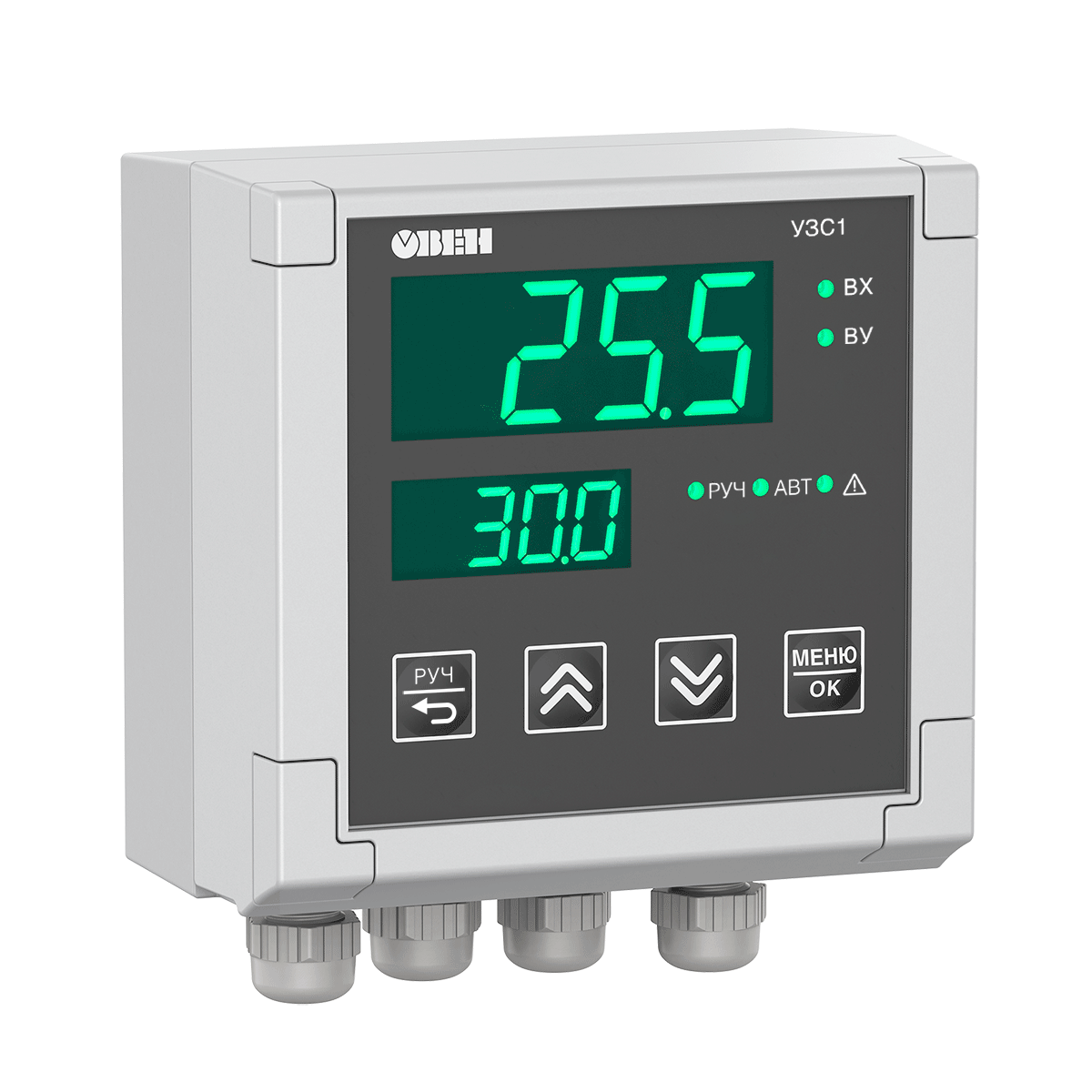

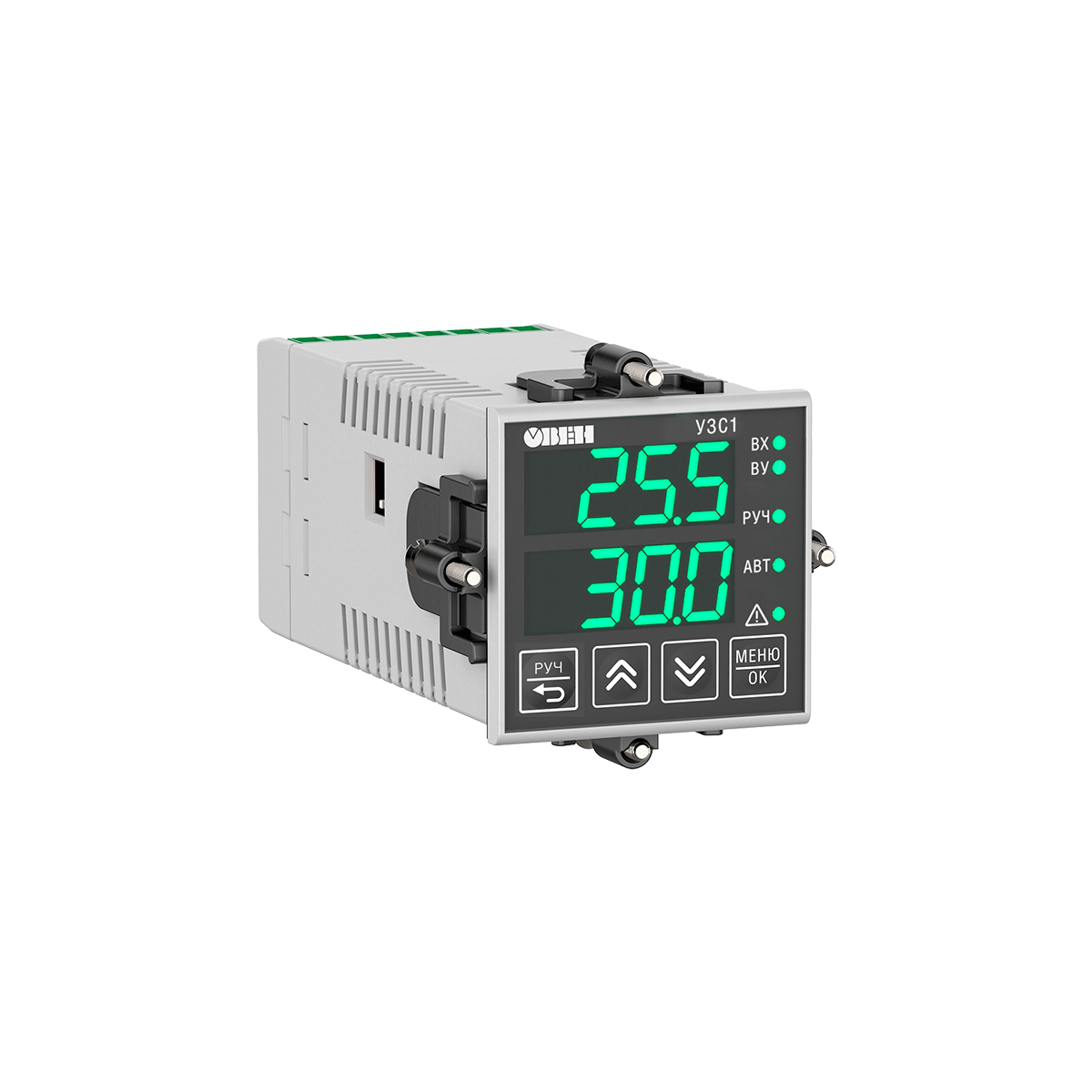

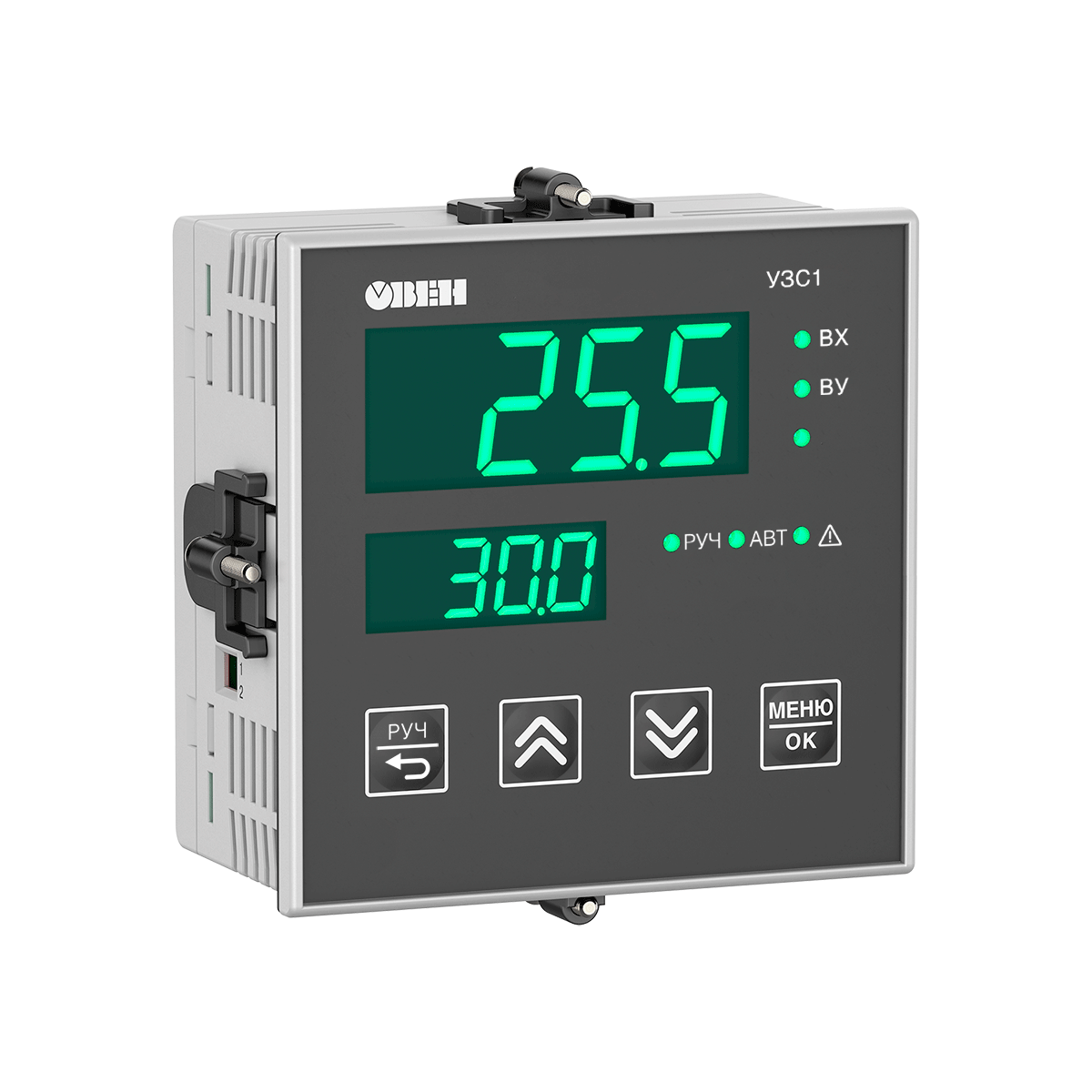

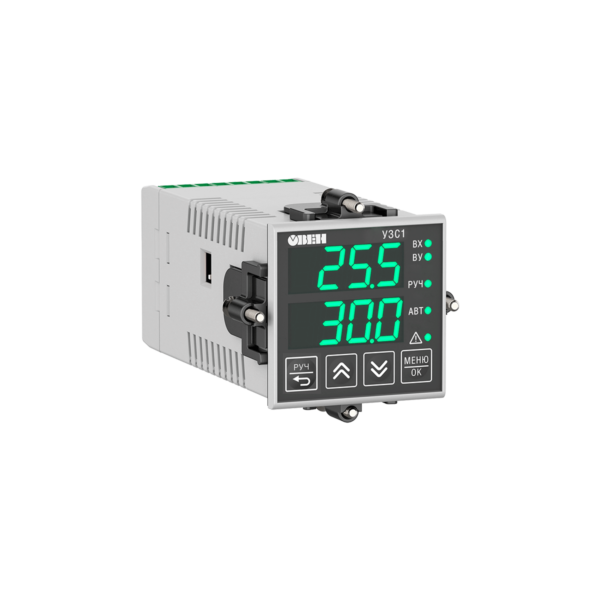

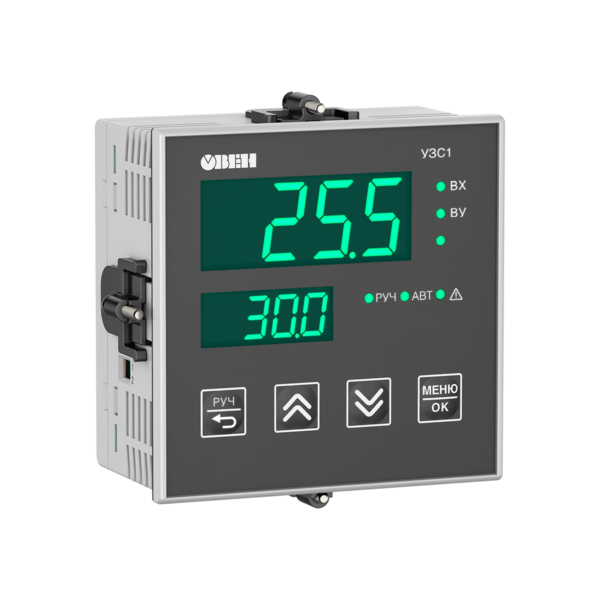

УЗС1 [М01] цифровой задатчик сигналов 4…20 мА и 0…10 В

Задатчик сигналов предназначен для управления аналоговыми исполнительными механизмами с безударным переходом между ручным и автоматическим режимами. В автоматическом режиме УЗС1 [М01] транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.

Задатчик оснащен двумя экранами, которые позволяют пользователю видеть одновременно текущую величину выходного сигнала в процентах и в физических единицах (мА или В).

УЗС1 [М01] применяется в процессах с частыми корректировками управляющих сигналов смесителей, дозаторов, запорной арматуры, повышая точность процесса регулирования при ручном управлении.

Особенности и преимущества

• 2 режима работы: ручной и автоматический
• Индикация типа режима на лицевой панели прибора
• Переключение между режимами с помощью внешнего тумблера или с лицевой панели прибора
• Настраиваемая дискретность изменения сигнала
• Возможность указания типа аналогового выхода при заказе
• USB Type-C для подключения и настройки с ПК
• Эксплуатация при температуре: -40…+50 °С
• Встроенный источник питания =24 В

Схема применения

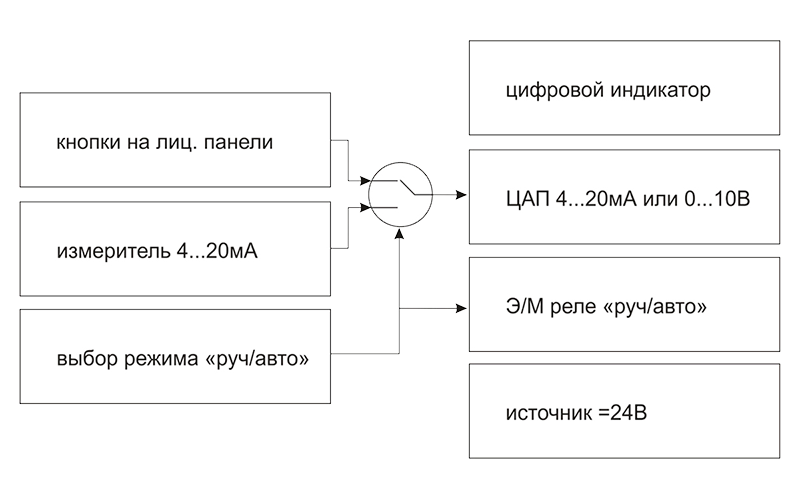

Функциональная схема
